Měření a seřizování průtoku vzduchu na přívodních i odvodních ventilech vzduchotechniky

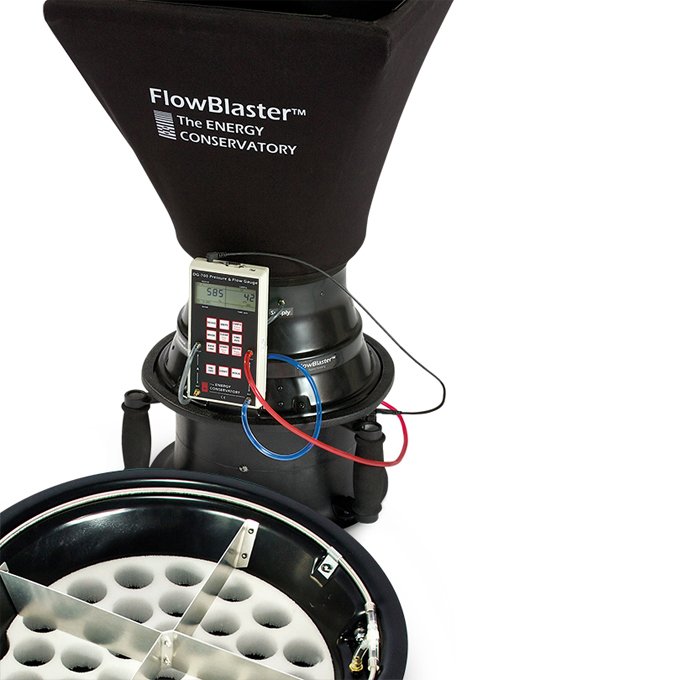

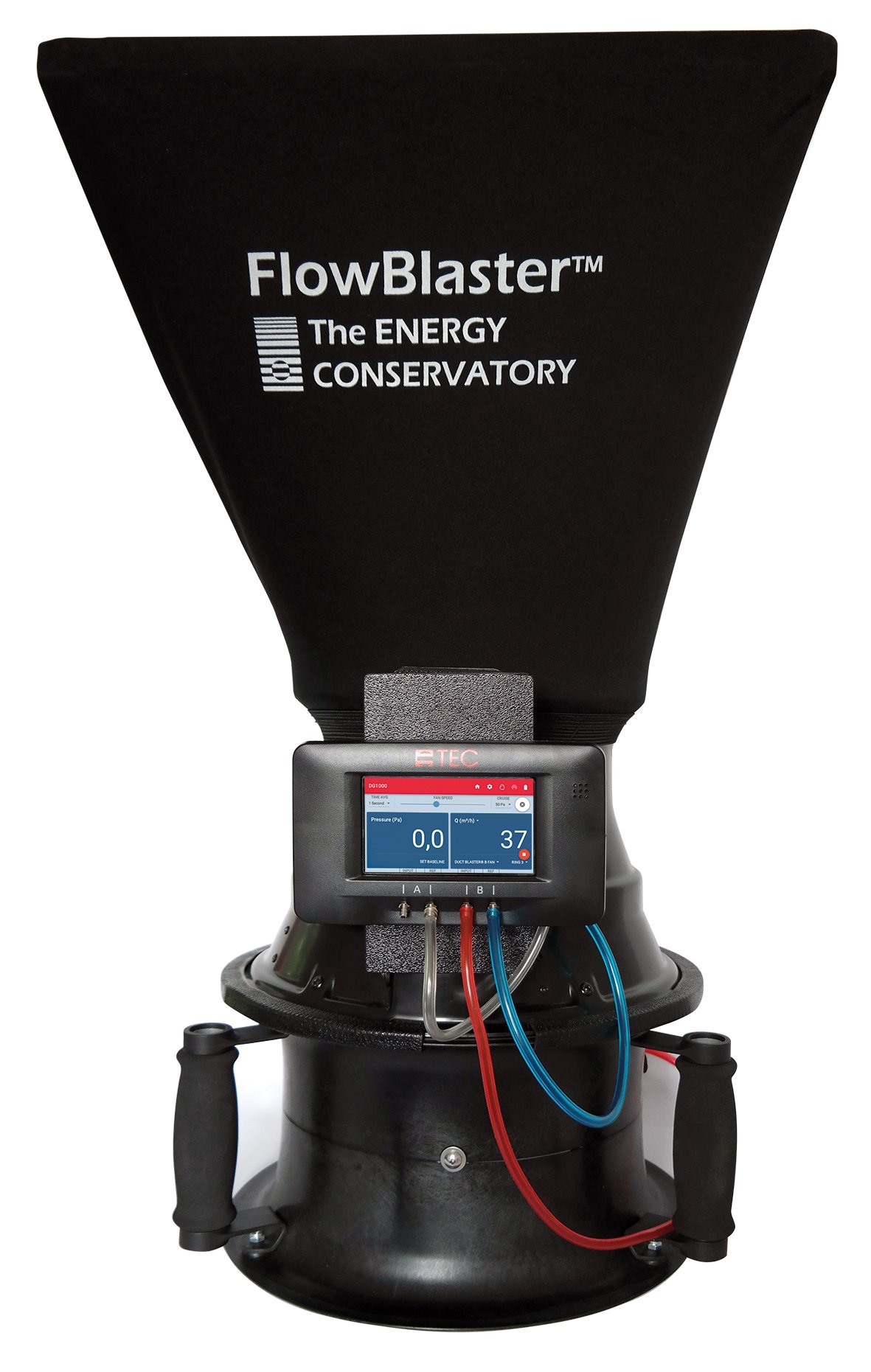

Minneapolis FlowBlaster je navržen speciálně pro testování systémů vzduchotechniky v bytové a komerční výstavbě. Jeho měřící rozsah 17 - 500 m³/h v kombinaci s měřícím ventilátorem BlowerDoor MiniFan umožňuje provádět velmi přesná měření průtoku vzduchu na přívodních i odvodních ventilech vzduchotechniky.

Přesná měření průtoku vzduchu na přívodních i odvodních ventilech vzduchotechniky umožňují ověřit, zda byly dodrženy požadavky uvedené v projetové dokumentaci stavby. V případě, že se naměřené údaje od požadavků v projektu liší, je možné systém vzduchotechniky seřídit.

Princip měření

Měření na přívodních i odvodních ventilech vzduchotechniky je obtížné. Umístění jakéhokoliv měřícího zařízení na vstup nebo výstup vzduchu změní tlakové poměry na výústce. Změněné tlakové poměry se projeví v celém potrubním systému a ovlivní výsledky měření.

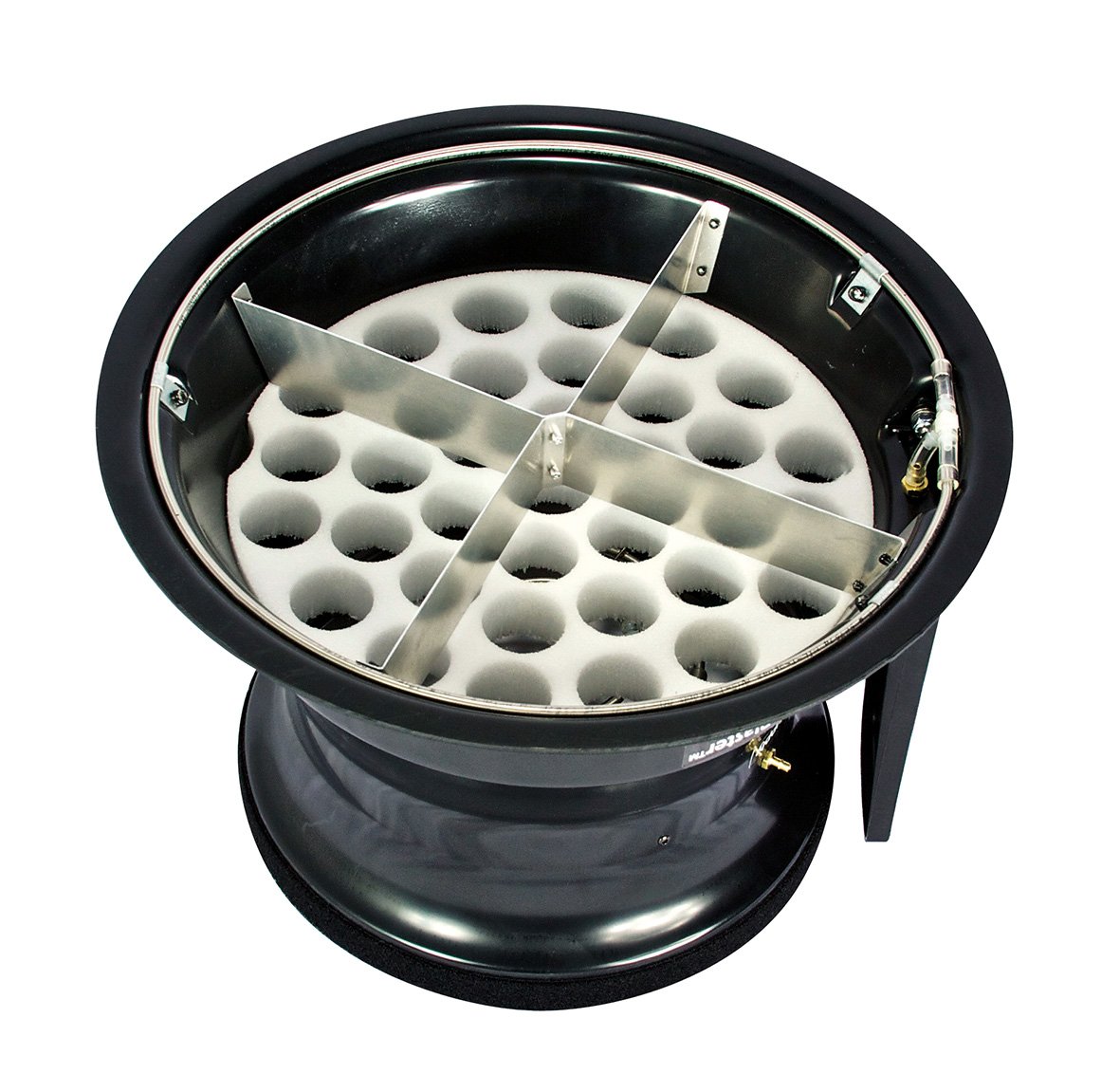

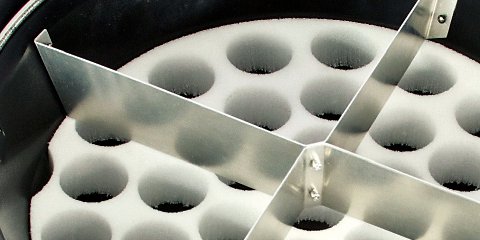

Usměrňovač proudění vzduchu FlowBlaster byl patentovaný v roce 2014. Zaručuje přesné měření průtoku vzduchu tím, že v měřidle dojde k uklidnění vzduchového proudu, což je nezbytné pro velmi přesné měření. Jakékoliv ztráty tlaku jsou vykompenzovány přesnou regulací rychlosti ventilátoru BlowerDoor DuctBlaster.

Pomocí softwaru TECLOG3 nebo aplikace iTEC-700 můžete zaznamenávat naměřené hodnoty na přívodních i odvodních ventilech vzduchotechniky ručně nebo pomocí bezdrátového připojení WiFi (volitelné).

Technické parametry:

Měřící rozsah:  clona 2: 135 – 500 m³/h, clona 3: 17 – 200 m³/h

Přesnost měření: ± 5 % nebo ± 3.4 m³/h z naměřené hodnoty (platí vyšší hodnota)

Rozměry: usměrňovač proudění vzduchu cca. 40 × 40 cm (vnitřní rozměry), výška bez ventilátoru DuctBlaster (MiniFan)
​​​​​​​cca. 60 cm, výška s ventilátorem DuctBlaster (MiniFan) cca. 75 cm

Hmotnost: FlowBlaster včetně měřidla DG-700 a ventilátoru DuctBlaster cca. 4.9 kg

Provozní teplota: 0 – 50°C

Skladovací teplota: -10 – 65°C
