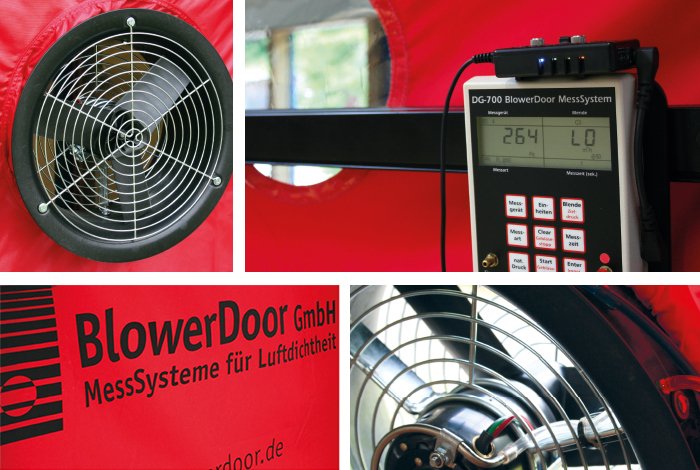

Měřící systém BlowerDoor MiniFan má univerzální využití. S měřícím rozsahem od 5 do 2.300 m³/h je vhodný pro měření jednotlivých bytů nebo malých budov.

S velmi přesným měřidlem DG-1000 a programem TECTITE Express, který je součástí sestavy, se může automaticky provádět BlowerDoor test s vysokou přesností podle Evropské normy ČSN EN 13829 a ČSN EN ISO 9972. Při provádění kontroly kvality stavby je BlowerDoor ventilátor řízen přímo z digitálního měřidla tlaku DG-1000, které v budově udržuje konstantní tlak 50 Pa (bez notebooku) pro vyhledávání netěsností. Měřidlo je vybaveno WiFi a umožňuje provádět jednoduchá měření s aplikací nainstalovanou v mobilním telefonu nebo tabletu.

Typická použití:

• stanovení vzduchotěsnosti respektive průvzdušnosti u nových budov a porovnání se zákonnými požadavky v dané zemi
• detekce netěsných míst ve stavebních konstrukcích (rodinné domy, bytové domy, školy,...)
• zhodnocení netěsností budov před rekonstrukcí
• kontrola kvality a zkoušení těsnosti u pasivních domů
• speciální testy pro “čisté prostory” (operační sály, laboratoře,…)

Součástí dodávky je zaškolení na používání tohoto měřícího systému !!

Ventilátor BlowerDoor DuctBlaster i digitální měřidlo tlaku DG-1000 lze objednat s akreditovanou kalibrací DAkkS.

​​​​​​​Technické parametry:

Výkon: 5 – 2.300 m³/h při 50 Pa

Napájení: 220 – 240 V, 50 – 60 Hz, nominální výkon 240 W, max. proud 3,0 A

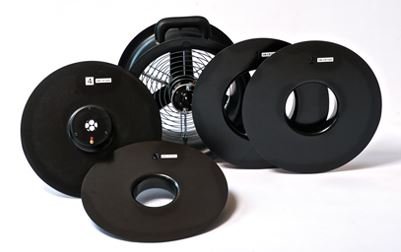

Přesnost: ventilátor bez clony a s clonami 1– 3 ±4 % ze střední hodnoty nebo ± 1,7 m³/h (platí vyšší hodnota)

                   s clonou 4 ±4 % ze střední hodnoty nebo ±0,9 m³/h (platí vyšší hodnota)

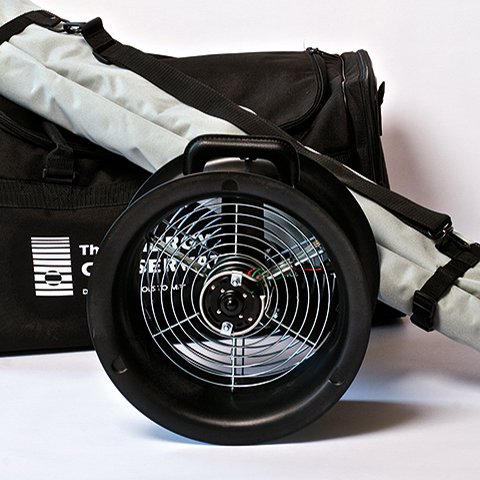

Rozměry a hmotnost (ventilátor): Ø cca 345 mm, cca 2,7 kg

Rozměry a hmotnost (regulátor otáček): d 220 × š 220 × v 90 mm, cca 2 kg

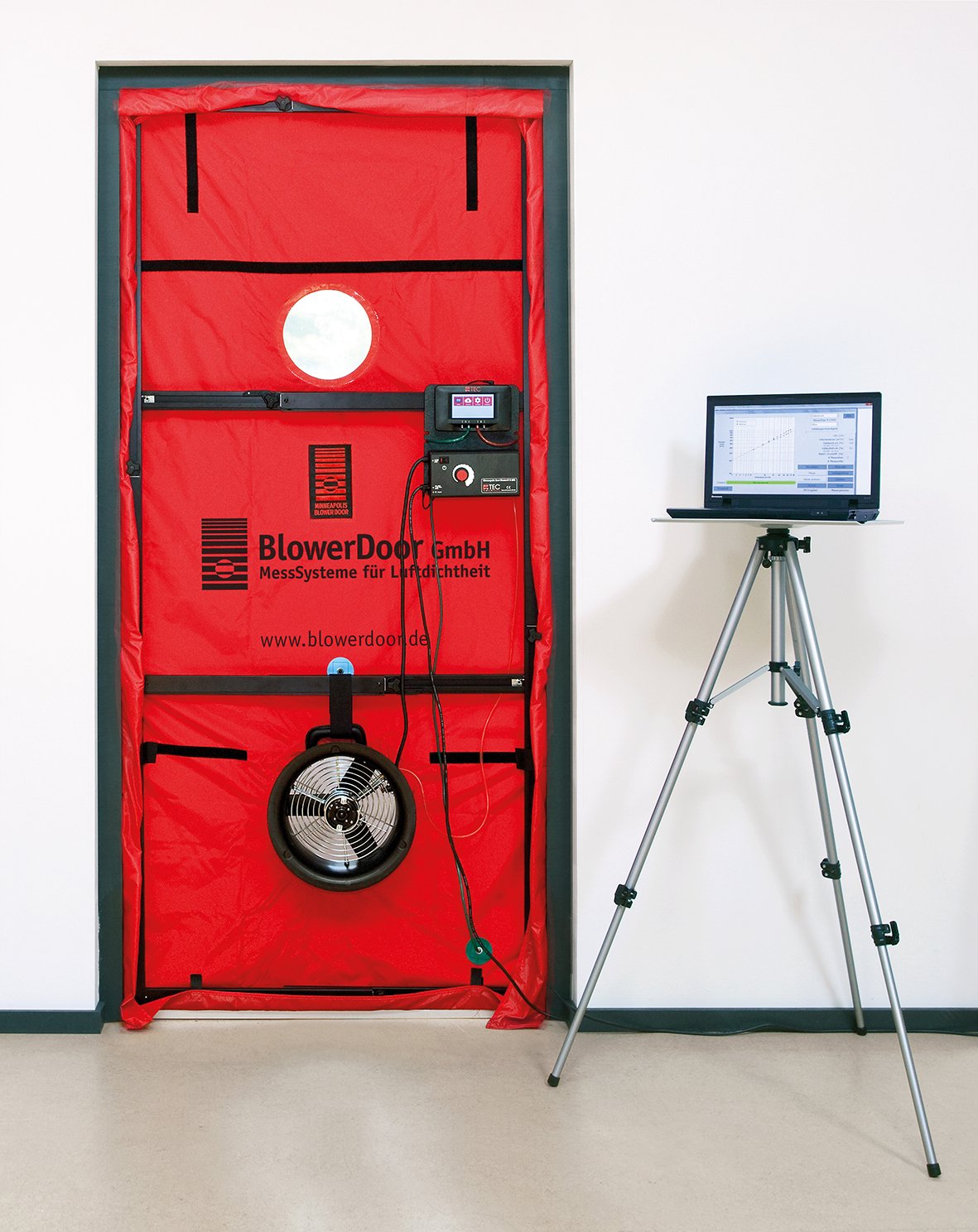

Instalační rám standardní velikosti: rozměry š 0.71 – 1.14 m × v 1.32 – 2.43 m (včetně 2 středních příček),
hmotnost cca 7 kg, jiné rozměry rámů na dotaz

Vzduchotěsná plachta standardní velikosti: BlowerDoor plachta s jedním otvorem a okénkem

Digitální měřidlo tlaku DG-1000

Počet samostatných tlakových kanálů: 2

Měřící rozsah: -2.500 – +2.500 Pa

Měřící rozlišení: 0,1 Pa pro naměřené hodnoty 0–999,9 Pa

                                  1 Pa pro naměřené hodnoty 1000 Pa a více

Přesnost při typických podmínkách používání*: 0,9% z hodnoty odečteného tlaku nebo 0,12 Pa (platí vyšší hodnota) v souladu s EN ISO 9972:2015, EN 13829:2000, FD P50-784:2016-07

Jednotky měření: Průtok @ 25, 50, 75 Pa: m³/h, l/s, cfm.

                                 Průvzdušnost: 1/h.

                                 Vzduchová propustnost: (m³/h)/m²

Automatické vynulování: Při spuštění a poté každých 10 sekund

Průměrování naměřených dat: 1 sekunda, 5 sekund, 10 sekund nebo dlouhodobý průměr (průběžná aktualizace)

Provozní teplota: 5,5 – 46 °C

Skladovací teplota: -20 °C – 60 °C

Displej: 480 × 272 pixelů, 95 × 53 mm, kapacitní dotyková obrazovka

Podsvícení displeje: Podle nastavení uživatele (výchozí hodnota 40%)

Napájení: Dvě lithiové  baterie 18650 (vyměnitelné), včetně nabíječky /napájecího adaptéru

Výdrž baterie: Přes 15 hodin nepřetržitého provozu s výchozím nastavením

                          13 hodin nepřetržitého provozu s výchozím nastavením a zapnutou WiFi

Automatické vypnutí: Volitelně 10 minut - 2 hodiny

Rozměry: d 177 × š 107 × v 36 mm

Hmotnost: cca 445 g

Kalibrace: ISO 9972, EN 13829, FD P50-784, ASTM Standard E779-03, E1554-07, CGSB-149.10-M86, ATTMA Technical TStandard 1 a NFPA 2001, RESNET a US ACE

Doporučený kalibrační interval: 2 roky

*Typickými podmínkami používání jsou teplota v rozmezí 12-32°C a dvouletý kalibrační interval

Software TECTITE Express

Verze programu 5.1 k dispozici v CZ/EN/DE/FR, návod k obsluze v CZ

Automatické/poloautomatické/manuální BlowerDoor měření s WiFi připojením, vč. pořízení zprávy z měření (dle EN 13829 a ISO 9972)

Systémové požadavky: WIN 7 nebo vyšší
