Modulární sestava pro univerzální použití. BlowerDoor MultipleFan byl vyvinut pro měření vzduchotěsnosti velkých budov s vnitřním objemem až 440 000 m³.

BlowerDoor MultipleFan

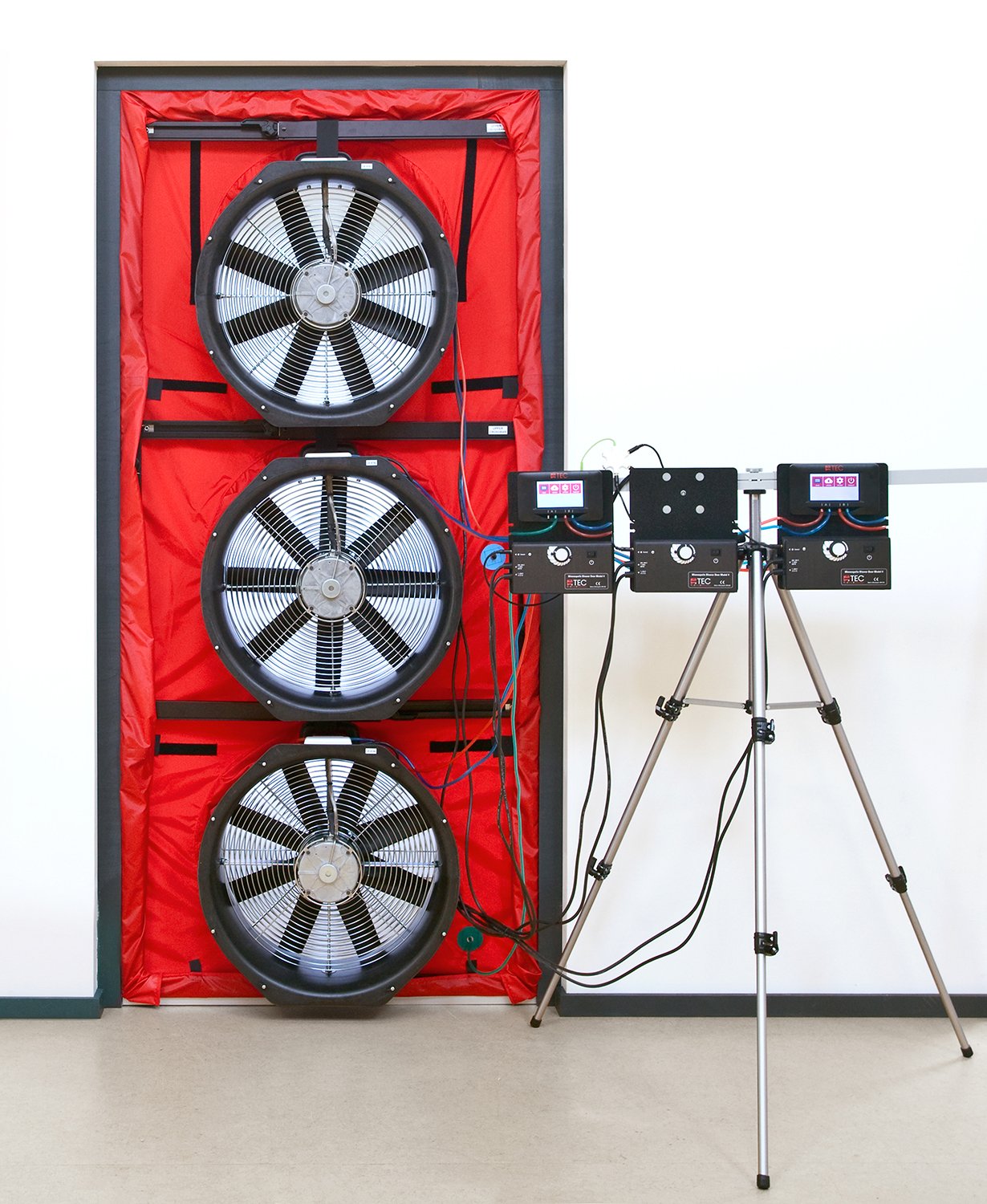

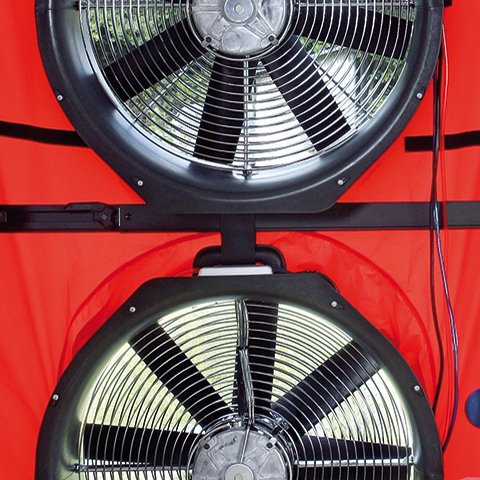

BlowerDoor MultipleFan se skládá ze 3 BlowerDoor Standard ventilátorů a ze 2 digitálních měřidel tlaku DG-1000.
Tato sestava byla vyvinuta pro měření těsnosti budov s plochou obálky od 7 000 do 36 000 m2 (tzn. vnitřní objem do 450 000 m3).


Se systémem BlowerDoor MultipleFan a s novým programem TECLOG MultipleFan můžete provádět a zaznamenávat měření těsnosti a dosáhnout maximální průtok vzduchu cca 22 500 m3/hod.

Měřidla tlaku a ovládací prvky tvoří kompaktní jednotku poblíž měřicího zařízení. Řízení ventilátorů je zajištěno z Vašeho notebooku.

Toto BlowerDoor měřící zařízení zajišťuje univerzální použití:

Vzhledem k modularitě tohoto systému, může být MultipleFan použit jak pro testování velkých průmyslových a administrativních budov stejně tak jako pro testování malých rodinných a bytových domů.

Měřící soupravu lze kombinovat až do maximálně 12 BlowerDoor ventilátorů

Pro měření extrémně velkých objektů byla vyvinuta nová verze programu TECLOG.
V současné době je možné kombinovat max. 4 MultipleFan moduly, což znamená 12 BlowerDoor ventilátorů a 8 digitálních měřidel tlaku DG-1000.


Během měření těsnosti s několika ventilátory mohou být problémem časové posuny při řízení ventilátorů a také nerovnoměrné rozložení tlaků uvnitř a vně budovy.

Také je nutné zaznamenat současně několik hodnot průtoků. Výsledek měření potřebujeme rychle vyhodnotit a na místě rozhodnout jestli je měření v pořádku a výsledky odpovídají stanoveným požadavkům.

Funkce MASTER FAN CONTROL v nové verzi programu TECLOG umožňuje současné a centrální řízení všech použitých BlowerDoor ventilátorů z jednoho notebooku. Hodnoty průtoku jsou v reálném čase zobrazovány na monitoru. Celkový průtok je automaticky vyhodnocen a může být zobrazen společně s grafickým výstupem.

Rychlost ventilátorů je řízena z notebooku. Data a poznámky jsou uloženy v jedné databázi. Uživatel vidí všechny odchylky způsobené větrem a nebo otevřenými dveřmi a může určit správně cyklus měření. Další možnosti, jako například záznam více tlakových rozdílů na různých stranách budovy, stejně jako analýza rozložení tlaků uvnitř budovy dokresluje možnosti programu TECLOG.

Přehled dodávky:
2 měřící systémy Minneapolis BlowerDoor Standard, 1 BlowerDoor ventilátor s redukčními clonami, regulátor otáček, horizontální výztuha, montážní vzpěra, krycí plachty s 2 a 3 otvory, program TECLOG MultipleFan, Belkin adaptér, 2 USB adaptéry, datové kabely (2×RS232), sada hadiček, 2 stojany pro notebook, držák měřidel, utěsňovací kufr.
Součástí dodávky je zaškolení na používání tohoto měřícího systému !!


Technické parametry:

Výkon: 19 – 7.200 m³/h (celkový výkon tří ventilátorů je cca 21.600 m³/h) při tlakovém rozdílu 50 Pa

Napájení: 220 – 240 V, 50 Hz, nominální výkon < 600 W pro jeden ventilátor, max. proud 3,7 A pro jeden ventilátor

Přesnost měření: ventilátor bez clony

                                clony A – C (průtok cca 80 – 7.200 m³/h) ± 4 % ze střední hodnoty

                                clona D – E (průtok cca 19 – 80 m³/h) ± 5 % ze střední hodnoty nebo ± 1.7 m³/h (platí vyšší hodnota)

Rozměry a hmotnost ventilátoru: Ø cca 610 mm, cca 15 kg

Rozměry a hmotnost regulátoru otáček: d 410 × š 115 × v 90 mm, cca 2 kg

Instalační rám standardní velikosti: rozměry š 0,71 – 1,14 m × v 1,32 – 2,43 m (včetně 2 středních příček), hmotnost cca 7 kg, jiné rozměry rámů na dotaz

Vzduchotěsná plachta standardní velikosti: BlowerDoor plachty s jedním, dvěma a třemi otvory


Digitální měřidlo tlaku DG-1000

Počet samostatných tlakových kanálů: 2

Měřící rozsah: -2.500 – +2.500 Pa

Měřící rozlišení: 0,1 Pa pro naměřené hodnoty 0–999,9 Pa

                                 1 Pa pro naměřené hodnoty 1000 Pa a více

Přesnost při typických podmínkách používání*: 0,9% z hodnoty odečteného tlaku nebo 0,12 Pa (platí vyšší hodnota) v souladu s EN ISO 9972:2015, EN 13829:2000, FD P50-784:2016-07

Jednotky měření: Průtok @ 25, 50, 75 Pa: m³/h, l/s, cfm

                                 Průvzdušnost: 1/h

                                 Vzduchová propustnost: (m³/h)/m²

Automatické vynulování: Při spuštění a poté každých 10 sekund

Průměrování naměřených dat: 1 sekunda, 5 sekund, 10 sekund nebo dlouhodobý průměr (průběžná aktualizace)

Provozní teplota: 5,5 – 46 °C

Skladovací teplota: -20 °C – 60 °C

Displej: 480 × 272 pixelů, 95 × 53 mm, kapacitní dotyková obrazovka

Podsvícení displeje: Podle nastavení uživatele (výchozí hodnota 40%)

Napájení: Dvě lithiové  baterie 18650 (vyměnitelné), včetně nabíječky /napájecího adaptéru

Výdrž baterie: Přes 15 hodin nepřetržitého provozu s výchozím nastavením

                          13 hodin nepřetržitého provozu s výchozím nastavením a zapnutou WiFi

Automatické vypnutí: Volitelně 10 minut - 2 hodiny

Rozměry: d 177 × š 107 × v 36 mm

Hmotnost: cca 445 g

Kalibrace: ISO 9972, EN 13829, FD P50-784, ASTM Standard E779-03, E1554-07, CGSB-149.10-M86, ATTMA Technical TStandard 1 a NFPA 2001, RESNET a US ACE

Doporučený kalibrační interval: 2 roky

*Typickými podmínkami používání jsou teplota v rozmezí 12-32°C a dvouletý kalibrační interval


Software TECTITE Express

Verze programu 5.1 k dispozici v EN/DE/FR/CZ, návod k obsluze v CZ

Automatické/poloautomatické/manuální BlowerDoor měření s WiFi připojením, vč.pořízení zprávy z měření (dle EN 13829 a ISO 9972)

Systémové požadavky: WIN 7 nebo vyšší


Software TECLOG MultipleFan

Verze programu TECLOG3 k dispozici v EN, návod k obsluze v EN/DE/FR/CZ

BlowerDoor měření s více ventilátory s možností WiFi připojení

Systémové požadavky: WINXP nebo vyšší
