Mikroprůtokoměr MLM

0,00 s DPH

0,00 Kč bez DPH

dostupnost do 2 týdnů

Pro kontrolu těsnosti vzduchotechnického potrubí, ale i jiné zajímavé aplikace.

Mikroprůtokoměr MLM

Minneapolis Micro Leakage Meter (MLM) - Mikroprůtokoměr

Testování vzduchotěsnosti potrubních systémů vzduchotechniky podle DIN EN 12599

Měřící systém Minneapolis Micro Leakage Meter (MLM) vyvinula firma The Energy Conservatory v úzké spolupráci s firmou BlowerDoor GmbH. Jeho měřící rozsah 0,17 - 78,5 m³/hod umožňuje zkontrolovat těsnost potrubí vzduchotechnických systémů a tím prověřit i jejich funkčnost. Dále je vhodný i pro testování různých stavebních prvků a malých velmi těsných čistých místností (clean rooms).

Vzduchotěsnost nainstalovaných rozvodů je důležitým požadavkem na funkčnost a účinnost vzduchotechnických systémů. Úniky v potrubí brání cílené distribuci vzduchu v budově. Následkem toho není dosaženo plánované úrovně kvality ovzduší. Netěsné potrubí zhoršuje účinnost vzduchotechnických systémů, zejména těch s rekuperací tepla. Minneapolis Micro Leakage Meter Vám umožňuje spolehlivě detekovat a lokalizovat úniky v potrubí ventilačních systémů a eliminovat je během procesu zajištění kvality.

Princip měření

Větrací systémy jsou testovány po jednotlivých větvích. Například při testování potrubí přívodního vzduchu se MLM připojuje k výústce přívodního vzduchu. Všechny ostatní výústky a přívodní potrubí v centrální jednotce se utěsní gumovými balonky.
Ventilátorem Minneapolis DuctBlaster (obsaženého v systému BlowerDoor MiniFan) se vytváří negativní (testování odvodního potrubí) nebo pozitivní (testování přívodního potrubí) tlakový rozdíl. Výsledky měření jsou zdokumentovány ve zkušebním protokolu.


Speciální měření

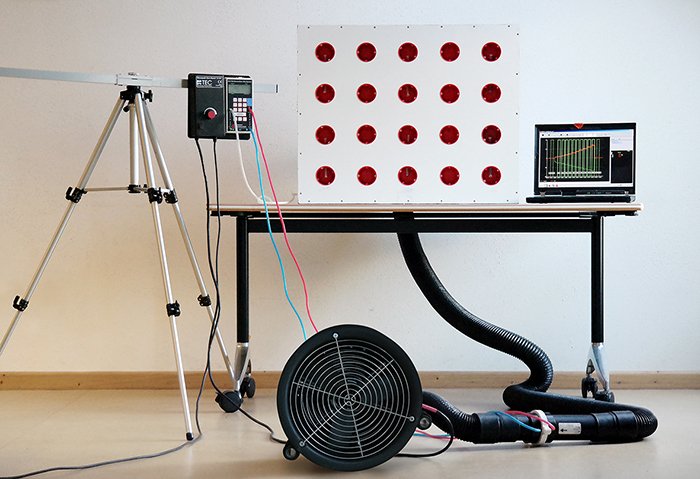

Pro měření vzduchotěsnosti potrubních systémů vzduchotechniky se mikroprůtokoměr používá spolu s ventilátorem DuctBlaster, manometrem DG-700 a regulátorem otáček. S vhodným přípravkem můžete také provádět jiná měření vzduchotěsnosti s velmi malým průtokem vzduchu:

  • měření vzduchotěsnosti velmi těsných místností (např. čisté prostory)
  • měření průvzdušnosti oken a dalších stavebních prvků

Balení obsahuje

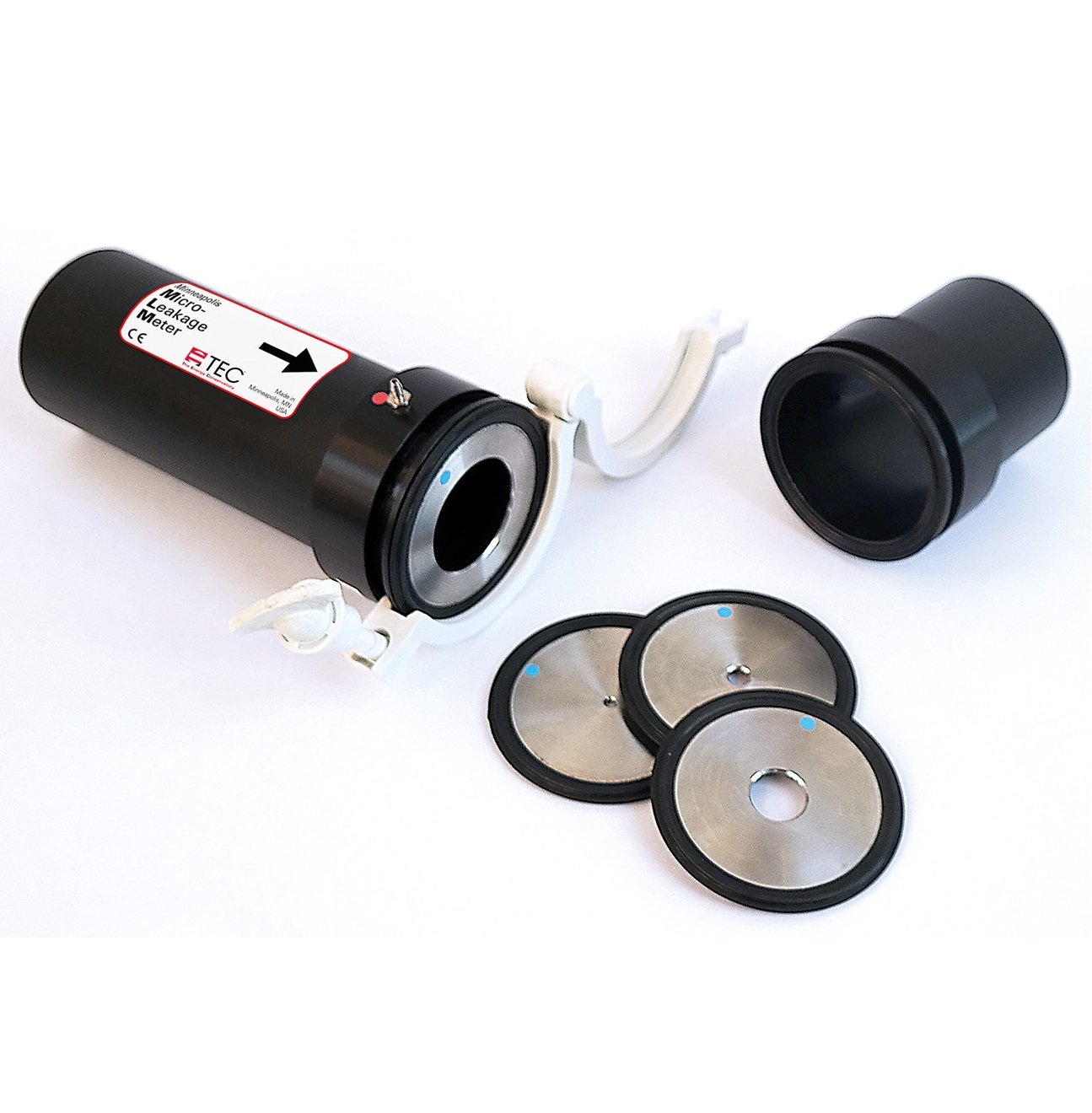

Přepravní tašku, mikroprůtokoměr MLM se čtyřmi clonami v polstrovaném obalu, kalibrační certifikát (5 měřících bodů pro každou clonu), měřící program TECLOG3 a šablonu protokolu z měření, 2 připojovací příruby k ventilátoru DuctBlaster, 2 propojovací hadice 1m a 3m, 4 hadicové sponky, 5 redukcí pro připojení k vzduchotechnickému potrubí, vzorek maskovací fólie, sadu nafukovacích balonků, 1 kapilární trubičku, sadu hadiček (3m červené, 3m modré a 10m průhledné), návod k obsluze,

Záruka: 4 roky od data nákupu


Varianty provedení

A1 – Zkoušení těsnosti vzduchotechnických systémů

Kupující nemá žádný BlowerDoor měřící systém.

Balení obsahuje:
Mikroprůtokoměr MLM včetně příslušenství (viz. výše), ventilátor DuctBlaster včetně clon 1–4 a kalibračního certifikátu, regulátor otáček, měřidlo DG-700 s kalibračním certifikátem, návod k obsluze, přepravní tašku

A2 – Zkoušení těsnosti vzduchotechnických systémů

Kupující má k dispozici měřící systém BlowerDoor MiniFan

Balení obsahuje:
Mikroprůtokoměr MLM včetně příslušenství (viz. výše)

B1 – Zkoušení těsnosti vzduchotechnických systémů, testy vzduchotěsnosti malých domů

Kupující nemá žádný BlowerDoor měřící systém.

Balení obsahuje:
Mikroprůtokoměr MLM včetně příslušenství (viz. výše), měřící systém BlowerDoor MiniFan (viz. technický list pro BlowerDoor MiniFan)



B2 – Zkoušení těsnosti vzduchotechnických systémů, testy vzduchotěsnosti domů

Kupující má k dispozici měřící systém BlowerDoor Standard

Balení obsahuje:
Mikroprůtokoměr MLM včetně příslušenství (viz. výše), ventilátor DuctBlaster včetně clon 1–4 a kalibračního certifikátu, látkový kryt ventilátoru, regulátor otáček, BlowerDoor plachtu (standardní velikosti), návod k obsluze, přepravní tašku

Technické parametry:

Měřící rozsah:            Tlak. rozdíl:      Přesnost měření:

2.15 − 57.4 m³/h         250 Pa               S clonou 1 nebo 2: ± 5 % nebo ± 0.37 m³/h z naměřené hodnoty (platí vyšší hodnota)

2.15 − 69.7 m³/h         160 Pa               S clonou 1 nebo 2: ± 5 % nebo ± 0.37 m³/h z naměřené hodnoty (platí vyšší hodnota)

0.17 − 78.5 m³/h         80 Pa                 S clonou 1 nebo 2 (měřící rozsah 2.15 – 78.5 m³/h): ± 5 % nebo ± 0.37 m³/h z naměřené                                                                    hodnoty (platí vyšší hodnota)

                                                                  S clonou 3 (měřící rozsah 0.65 – 3.23 m³/h): ± 5 % or ± 0.09 m³/h z naměřené hodnoty                                                                      (platí vyšší hodnota)

                                                                  S clonou 4 (měřící rozsah ≤ 0.83 m³/h): ± 0.04 m³/h

Rozměry:  D300 mm, Ø 140 mm

Hmotnost: cca. 800 g

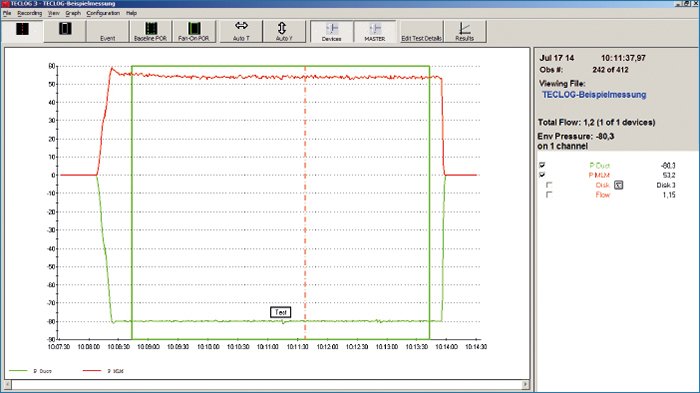

Software TECLOG MLM

(Verze TECLOG3 v angličtině, návod k obsluze v angličtině)

Systémové požadavky: WIN XP a vyšší, Excel 2007 a vyšší
