BlowerDoor Standard

169 197,00 s DPH

139 832,00 Kč bez DPH

dostupnost do 2 týdnů

S tlakovým měřidlem DG-1000 a softwarem TECTITE Express, můžete provádět velmi přesné automatické BlowerDoor testy podle zkušební normy ČSN EN 13829 nebo ČSN EN ISO 9972.

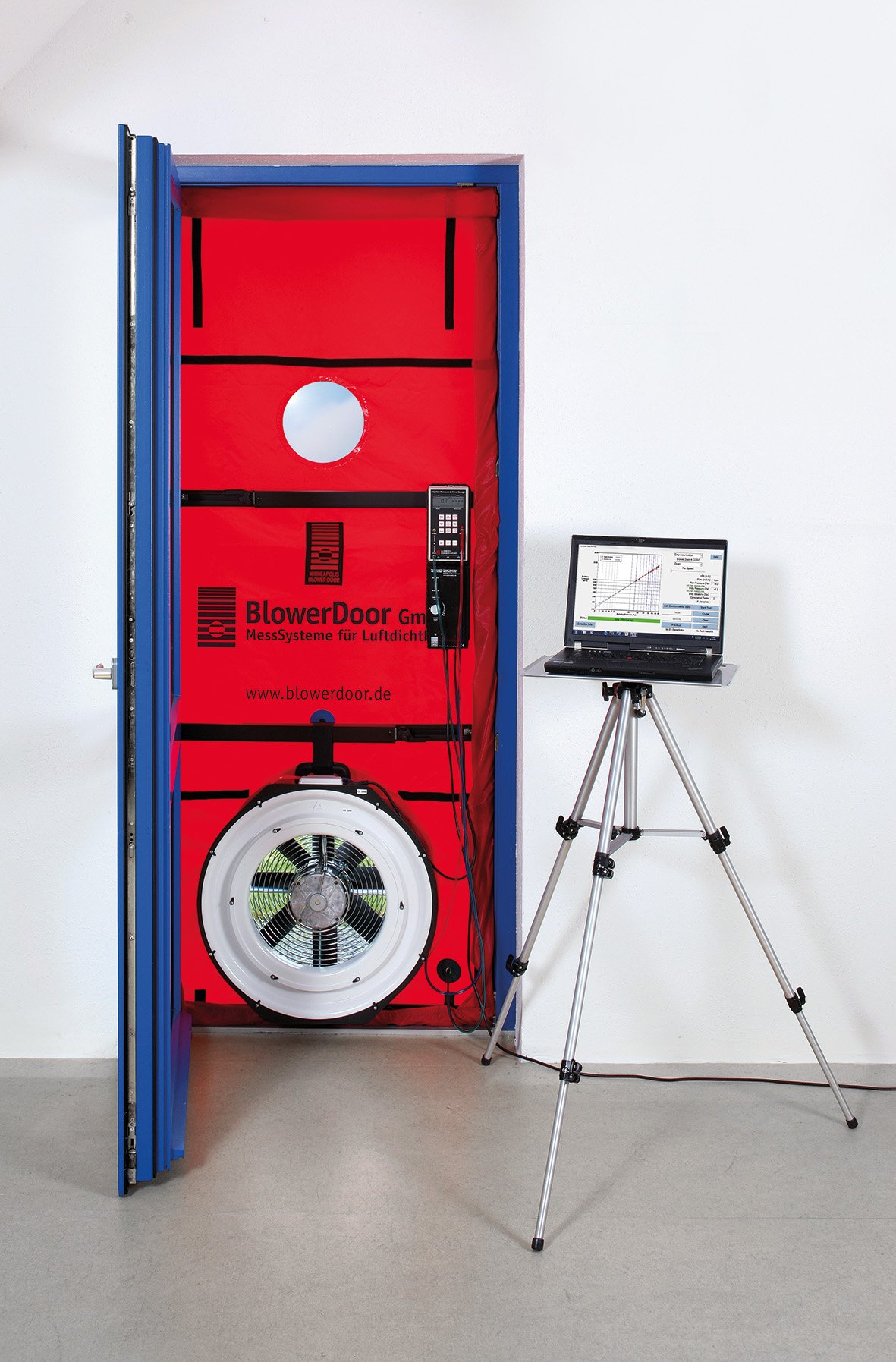

BlowerDoor Standard

Univerzálně použitelný měřící systém

BlowerDoor Standard je nejprodávanějším měřícím systémem na trhu.
Se svým rozsahem od 19 do 7.200 m³/h je ideální pro měření novostaveb nebo jakýchkoliv rekonstruovaných obytných či komerčních budov. V případě potřeby je možné systém rozšířit na měřící systém BlowerDoor MultipleFan pro měření velkých budov (sklady, výrobní haly).

S velmi přesným měřidlem DG-1000 a programem TECTITE Express, který je součástí sestavy, se může automaticky provádět BlowerDoor test s vysokou přesností podle Evropské normy ČSN EN 13829 a ČSN EN ISO 9972. Při provádění kontroly kvality stavby je BlowerDoor ventilátor řízen přímo z digitálního měřidla tlaku DG-1000, které v budově udržuje konstantní tlak 50 Pa (bez notebooku) pro vyhledávání netěsností. Měřidlo je vybaveno WiFi a umožňuje provádět jednoduchá měření s aplikací nainstalovanou v mobilním telefonu nebo tabletu.


TECTITE Express 5.1 - Přehled nejdůležitějších funkcí

  • plně automatické, poloautomatické nebo ruční BlowerDoor měření dle Evropské normy ČSN EN 13829
    ​​​​​​​i ČSN EN ISO 9972

  • orientační měření (Cruise control) bez notebooku pro kontrolu kvality stavby
  • všechny měřící systémy BlowerDoor jsou vybaveny WiFi konektivitou a aplikací pro mobilní telefon a tablet
  • zobrazení naměřených hodnot pro různé referenční tlakové rozdíly
  • datum kalibrace digitálního měřidla tlaku a měřícího ventilátoru se přenáší do protokolu z měření
  • automatické změření a vyhodnocení základního tlakového rozdílu
  • individuální nastavení průběhu testu
  • výsledky měření a protokol z měření může být zobrazen na displeji notebooku přímo na stavbě
  • automatické vypnutí ventilátoru při překročení maximálního tlaku v budově

Součástí dodávky je zaškolení na používání tohoto měřícího systému !!


Technické parametry

​​​​​​​Výkon: 19 – 7.200 m³/h při 50 Pa

Napájení: 220 – 240 V, 50 Hz, nominální výkon < 600 W, max. proud 3,7 A

Přesnost: ventilátor bez clony

                   clony A – C (průtok cca 80 – 7.200 m³/h) ±4 % ze střední hodnoty

                   clony D – E (průtok cca 19 – 80 m³/h) ±5 % ze střední hodnoty nebo ±1,7 m³/h (platí vyšší hodnota)

Rozměry a hmotnost (ventilátor): Ø cca 610 mm, cca 15 kg

Rozměry a hmotnost (regulátor otáček): d 410 × š 115 × v 90 mm, cca 2 kg

Instalační rám standardní velikosti: rozměry š 0.71 – 1.14 m × v 1.32 – 2.43m (včetně 2 středních příček),
​​​​​​​hmotnost cca 7 kg, jiné rozměry rámů na dotaz

Vzduchotěsná plachta standardní velikosti: BlowerDoor plachta s jedním otvorem a okénkem


Digitální měřidlo tlaku DG-1000

Počet samostatných tlakových kanálů: 2

Měřící rozsah: -2.500 – +2.500 Pa

Měřící rozlišení: 0,1 Pa pro naměřené hodnoty 0–999,9 Pa

                                 1 Pa pro naměřené hodnoty 1000 Pa a více

Přesnost při typických podmínkách používání*: 0,9% z hodnoty odečteného tlaku nebo 0,12 Pa (platí vyšší hodnota) v souladu s EN ISO 9972:2015, EN 13829:2000, FD P50-784:2016-07

Jednotky měření: Průtok @ 25, 50, 75 Pa: m³/h, l/s, cfm

                                 Průvzdušnost: 1/h

                                 Vzduchová propustnost: (m³/h)/m²

Automatické vynulování: Při spuštění a poté každých 10 sekund

Průměrování naměřených dat: 1 sekunda, 5 sekund, 10 sekund nebo dlouhodobý průměr (průběžná aktualizace)

Provozní teplota: 5,5 – 46 °C

Skladovací teplota: -20 °C – 60 °C

Displej: 480 × 272 pixelů, 95 × 53 mm, kapacitní dotyková obrazovka

Podsvícení displeje: Podle nastavení uživatele (výchozí hodnota 40%)

Napájení: Dvě lithiové  baterie 18650 (vyměnitelné), včetně nabíječky /napájecího adaptéru

Výdrž baterie: Přes 15 hodin nepřetržitého provozu s výchozím nastavením

                           13 hodin nepřetržitého provozu s výchozím nastavením a zapnutou WiFi

Automatické vypnutí: Volitelně 10 minut - 2 hodiny

Rozměry: d 177 × š 107 × v 36 mm

Hmotnost: cca 445 g

Kalibrace: ISO 9972, EN 13829, FD P50-784, ASTM Standard E779-03, E1554-07, CGSB-149.10-M86, ATTMA Technical TStandard 1 a NFPA 2001, RESNET a US ACE

Doporučený kalibrační interval: 2 roky

*Typickými podmínkami používání jsou teplota v rozmezí 12-32°C a dvouletý kalibrační interval


Software TECTITE Express

Verze programu 5.1 k dispozici v CZ/EN/DE/FR, návod k obsluze v CZ

Automatické/poloautomatické/manuální BlowerDoor měření s WiFi připojením, vč. pořízení zprávy z měření (dle EN 13829
​​​​​​​a ISO 9972)

Systémové požadavky: WIN 7 nebo vyšší
